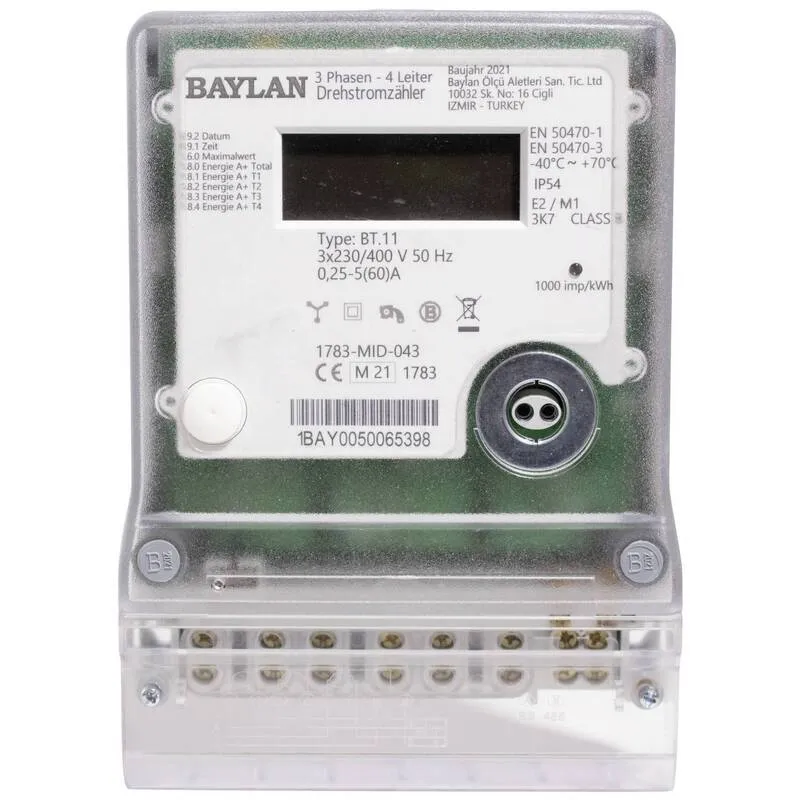

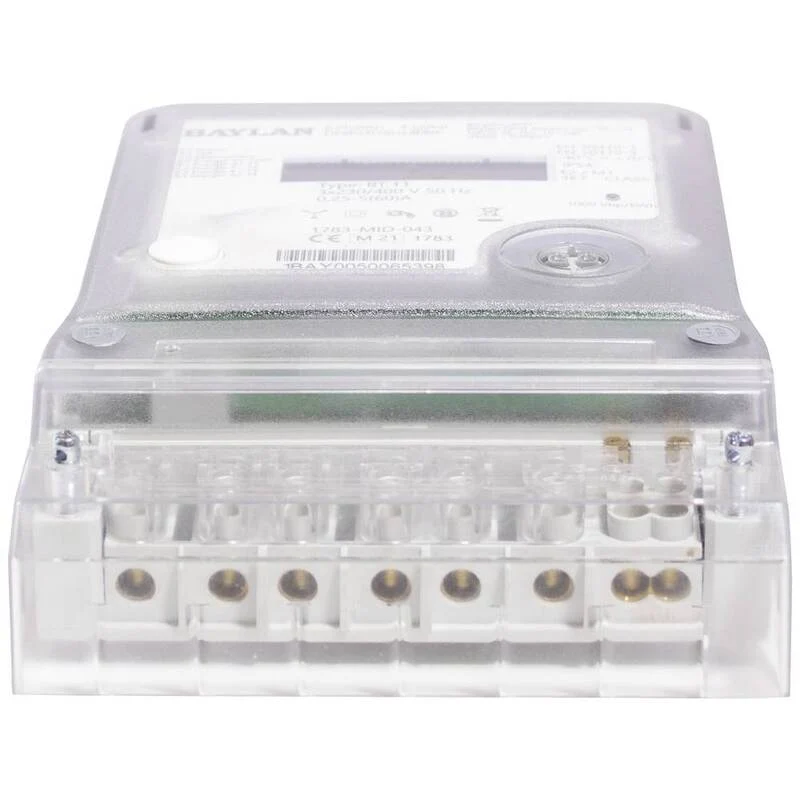

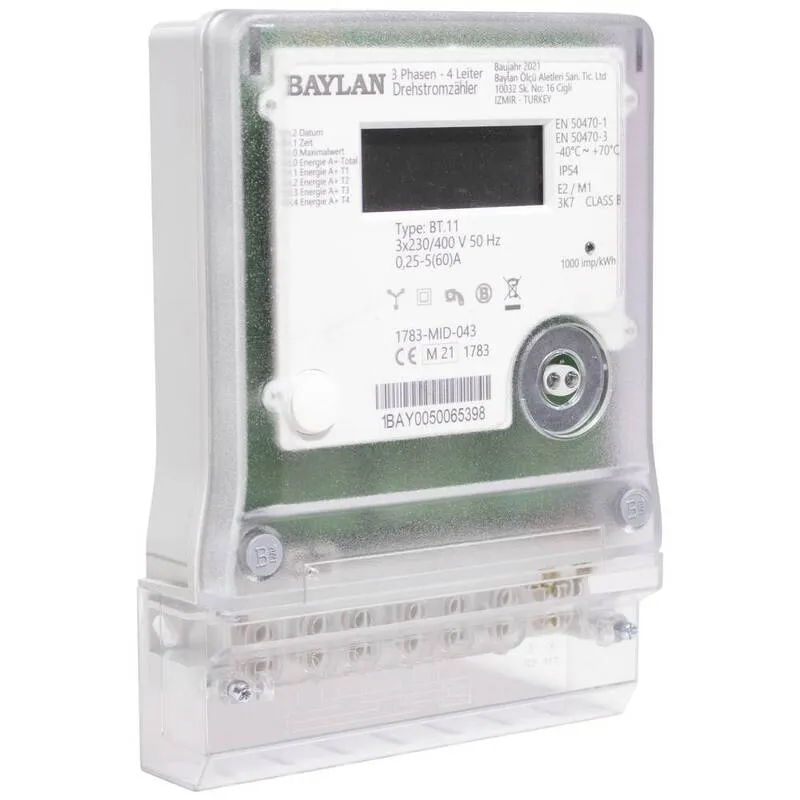

B-Ware Counttec BT11 Drehstromzähler Wechselsromzähler digital 60 A MID-konform 1 St.

Technische Daten

• Messmethode: Elektronischer Stromzähler mit Stromshunts
• Genauigkeitsklasse: A / B
• Nennspannung (Un): 3 x 230/400 V
• Bereich der Betriebsspannung: 0,75 Un bis 1,15 Un
• Referenzfrequenz: 50 Hz
• Maximalstrom (I ): 60 A
• Referenzstrom (Iref): 5 A
• Übergangsstrom (Itr): 0,5 A
• Minimalstrom (Imin): 0,25 A
• Anlaufstrom (Ist): 20 mA
• Art der gemessenen Energie Wirkenergie A+ O bis 1.8.0
• Anschlussart Direkt
• LED-Prüfausgang (sichtbares Spektrum): 1.000 Imp./kWh
• Optische Schnittstelle: IR-Schnittstelle und Auslesung gemäß der DIN EN 62056-21; 300 bis 9.600 Bd; Kommunikationsmodi C und A
• Stelligkeit: 7 Stellen
• Energieauflösung im Betriebsmodus: 1 kWh
• Energieauflösung im Prüfmodus:
• - 0,001 kWh
• - Aktivierung des Prüfmodus durch ein Kommando;
• - Deaktivierung des Prüfmodus durch ein Kommando, oder nach 180 Minuten nach der Aktivierung, oder durch Abklemmen der Spannung
• Höhe der Ziffern der Energiewerte: 8 mm
• Anzeige der Anwesenheit und der Richtung des Energieflusses: JA, Proportionaldarstellung und Anzeige durch Pfeile
• Indikation der magnetischen Beeinflussung: NEIN
• Indikation des Öffnens des Hauptdeckels: NEIN
• Indikation des Öffnens des Klemmendeckels: NEIN
• Hintergrundbeleuchtung: NEIN
• Temperaturbereich für lesbare Darstellung: - 40 °C bis + 70 °C
• Betriebstemperatur: - 40 °C bis + 70 °C
• Lagertemperatur: - 40 °C bis + 75 °C
• Isolation des geschlossenen Gerätes: Schutzklasse II
• Schutzgrad: IP54
• Mechanische Umgebung: M1
• Elektromagnetische Umgebung: E2
• Masse: 1,1 kg
• Außenmaße inkl. des Klemmendeckels: 263 x 176 x 63 mm (H x B x T)

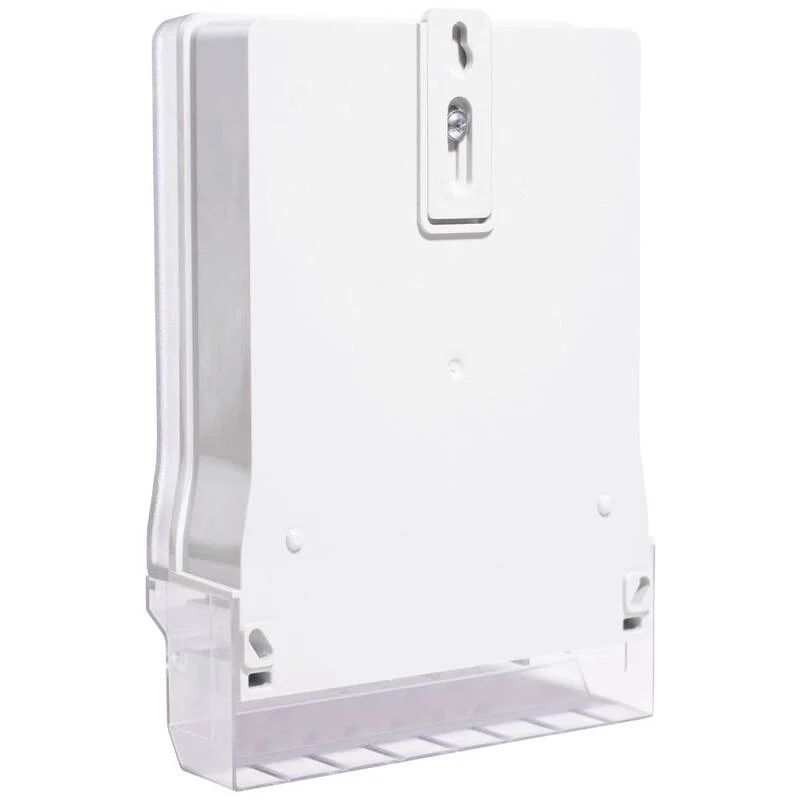

• Befestigung am Stromzählerkreuz: Waagerecht 150 mm, senkrecht 210, 220, 230 mm
• Durchmesser der Stromanschlussklemmen: 7,5 mm 25mm²
• Ausführung der Schrauben in der Klemmleiste: Kombikreuzschlitz SL/PZ2 oder SL/PZ1
• Ausführung der Schrauben im Klemmendeckel: Kombikreuzschlitz SL/PZ2; Durchmesser der Öffnung für Plombierdraht 2,3mm
• UV-Beständigkeit des Gehäusematerials: JA
• Entflammbarkeit der Klemmleiste: Gemäß der Norm UL 94 V0

Betriebsspannung (Details)

3 x 230/400 V/AC

Herstellerfarbe

Transparent

Weiß

Abm.

(L x B x H) 63 x 176 x 263 mm

Gewicht

1.1 kg

Höhe

263 mm

Länge

63 mm

Breite

176 mm

Nennspannungs-Bereich

230 bis 400 V/AC

Anzeige

digital

Messfunktion

Energieverbrauch

Typ

BT11

Eigen-Verbrauch

0.6 W

Laststrom

60 A

Netzspannung (max.)

400 V/AC

Netzspannung (min.)

230 V/AC

Anlauf-Strom

20 mA

MID-Zulassung

Ja

Anzeige

LC Display 6+2-stellig

Genauigkeits-Klasse

A/B

Frequenz

50 Hz

Eigen-Verbrauch

- Wirkleistung bei Un - Scheinleistung bei Un - Eigenverbrauch in Stromkreisen 0,05 VA (bei Iref)

Produkt-Art

Drehstromzähler
